Sensor MAG 5100W
(Rördelen)

Flexibel och pålitlig flödesmätning

SITRANS FM-portföljen erbjuder en integrerad plattform som möjliggör flexibel användning av transmittrarna MAG 5000 och 6000 tillsammans med alla sensorer i serien, inklusive MAG 5100, 3100 och 1100. Med den unika SensorProm-teknologin lagras kritiska, sensorspecifika data och överförs automatiskt till transmittern, vilket gör driftsättningen enkel och smidig.

Systemet är utformat för maximal användarvänlighet med Plug & Play-funktionalitet, vilket möjliggör snabb utbyte och installation på plats inom några minuter. Transmittrarna är dessutom "hot-swappable", vilket innebär att de kan bytas ut under drift utan att störa processen. Tack vare sin monteringsflexibilitet kan de installeras både i kompakt och separat konfiguration, beroende på applikationens behov.

För att säkerställa högsta möjliga mätnoggrannhet kalibreras varje Siemens-flödesmätare i individuellt ackrediterade anläggningar enligt ISO/IEC 17025. Systemet är även designat för enkel service och diagnostik, med möjlighet till verifiering på plats genom SITRANS FM Verificator, vilket garanterar tillförlitliga mätresultat över tid.

Funktioner och fördelar

• DN 15 till DN 2000 (½" till 80")
• Standardprogrammet för MAG 5100 W säkerställer kort leveranstid
• Anslutningsflänsar enligt EN 1092-1 (DIN 2501), ANSI, AWWA, AS och JIS
• NBR-gummifoder för alla vatten- och avloppsapplikationer
• EPDM-foder med dricksvattengodkännanden
• Integrerade jordnings- och mätningselektroder
• Förbättrad noggrannhet vid låga flöden för upptäckt av vattenläckor tack vare koniskt foder
• Dricksvattengodkännanden
• Lämplig för direkt nedgrävning och konstant översvämning
• Godkänd för debiteringsmätning av kallt vatten och energimätning (MI-001, KIWA, NMI M10, PTB K7.2)
• Inbyggd längd enligt ISO 20456; standarden omfattar storlekar upp till DN 400
• Enkel idrifttagning, SENSORPROM-enheten laddar automatiskt upp kalibreringsvärden och inställningar
• Utformad för att möjliggöra patenterad in-situ verifiering med SENSORPROM-fingeravtryck
• Kvalificerad för drift i icke-optimala installationsförhållanden utan rakt in- och utlopp (0 × DN)
• Överensstämmer med ISO 4064 och EN 14154 för mekaniska flödesmätare
• FM Fire Service Meter (Klassnummer 1044) för automatiska brandskyddssystem
• Uppfyller EEC-direktiv PED 2014/68/EU
• Enkel uppgradering på plats eller från fabrik till IP68/NEMA 6P för en standardsensor
• Typgodkänd för marin utrustning (DNV)

Funktioner

• Mätområde
  0 till 10 m/s
• Noggrannhet
  0,2 % ±2,5 mm/s
• Driftstryck
  Max. 16 bar (Max. 150 psi)
• Omgivningstemperatur
  Från -40 till 70 °C (-40 till 158 °F)
• Medietemperatur
  Från -10 till 70 °C (14 till 158 °F)

Utförande

• Nominella storlekar
  Från DN 15 till DN 2000 (1" till 78")

• Invändiga beläggningar
  EPDM
  NBR hårdgummi
  Ebonit hårdgummi
• Elektroder
  Hastelloy C-276
  Inbyggda jordningselektroder
• Material
  Kolfstål med korrosionsbeständig tvåkomponents epoxibeläggning

Godkännanden

• Godkännanden för dricksvatten
  EPDM: WRAS, NSF/ANSI Standard 61, DVGW 270, ACS och BelgAqua
  NBR: NSF/ANSI Standard 61, WRAS
  Ebonit: WRAS
• Godkännanden för legal mätning (Custody Transfer)
  OIML R 49
  MI-001
  PTB K7.2 (Tyskland)
  BEV OE12/C040 (Österrike)
• Allmänt godkännande
  MCERTS Sira Certificate No. MC080136/09

Tillbehör

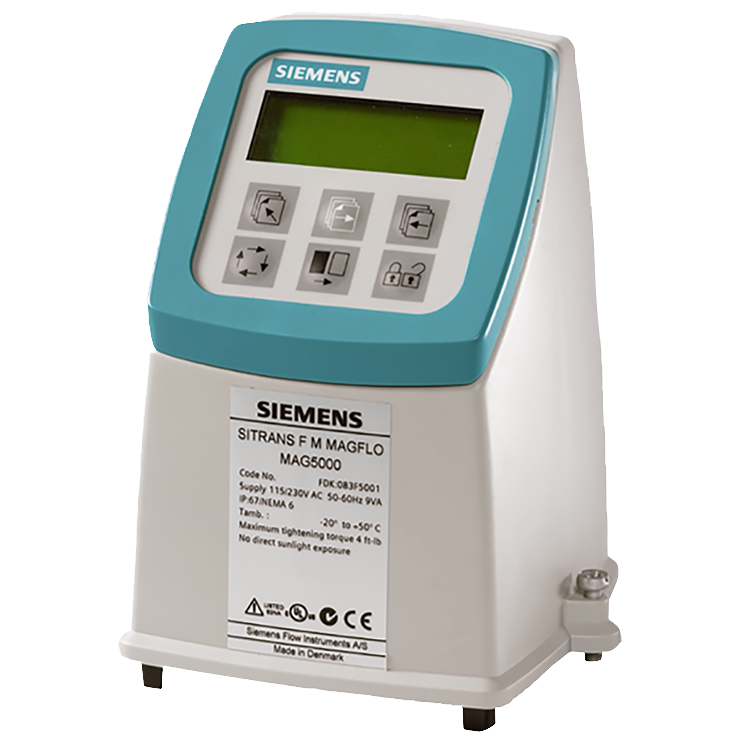

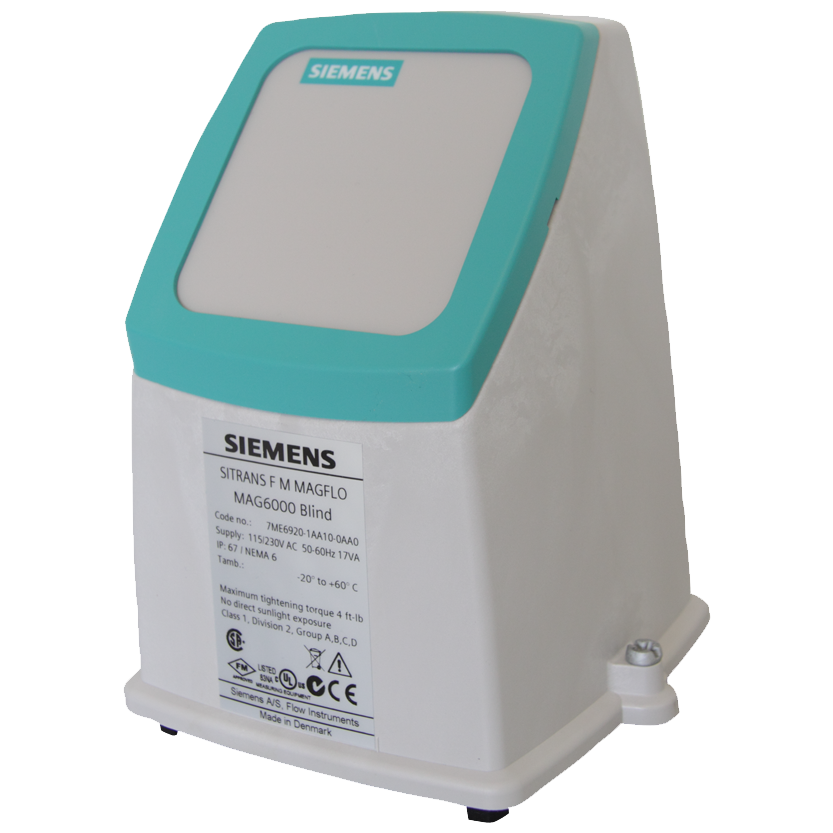

• MAG 5000 Transmitter(Elektronikenhet) 230VAC
• MAG 5000 Transmitter(Elektronikenhet) 24VDC
• MAG 6000 Transmitter(Elektronikenhet) 230VAC
• MAG 6000 Transmitter(Elektronikenhet) 24VDC

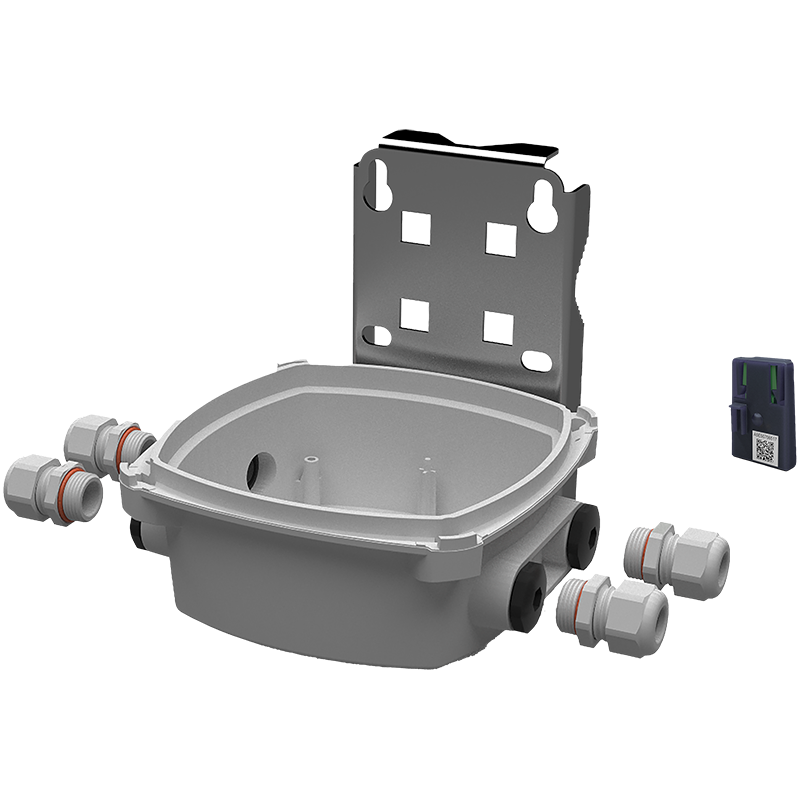

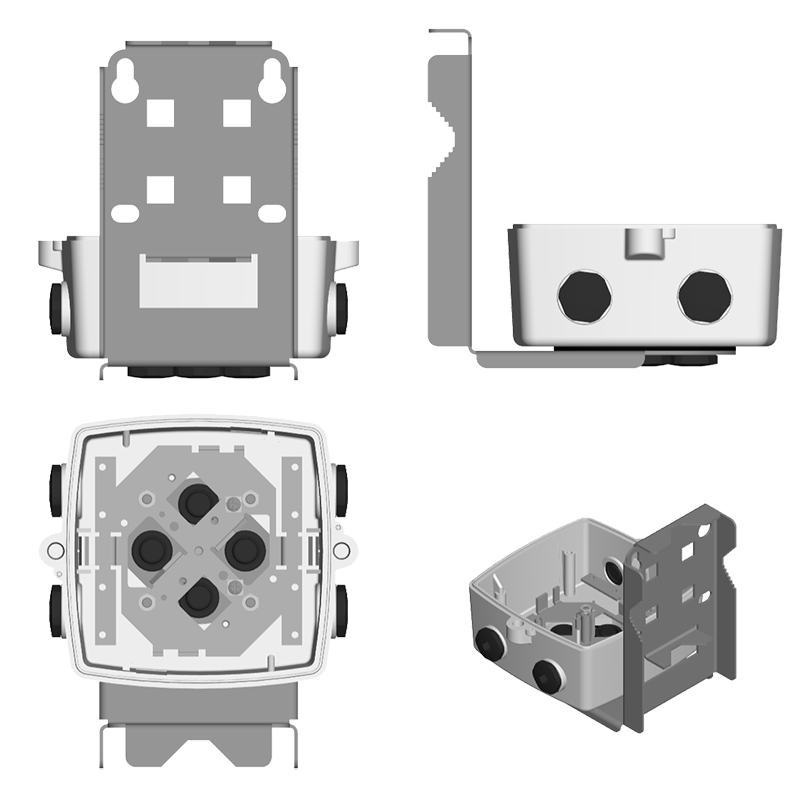

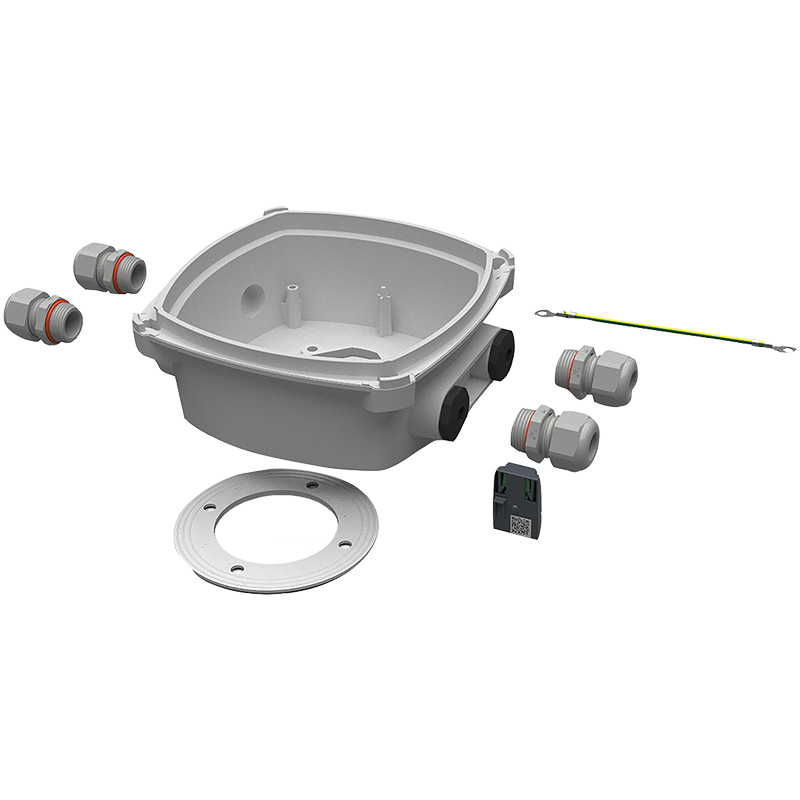

• Väggbeslag med uttagslåda

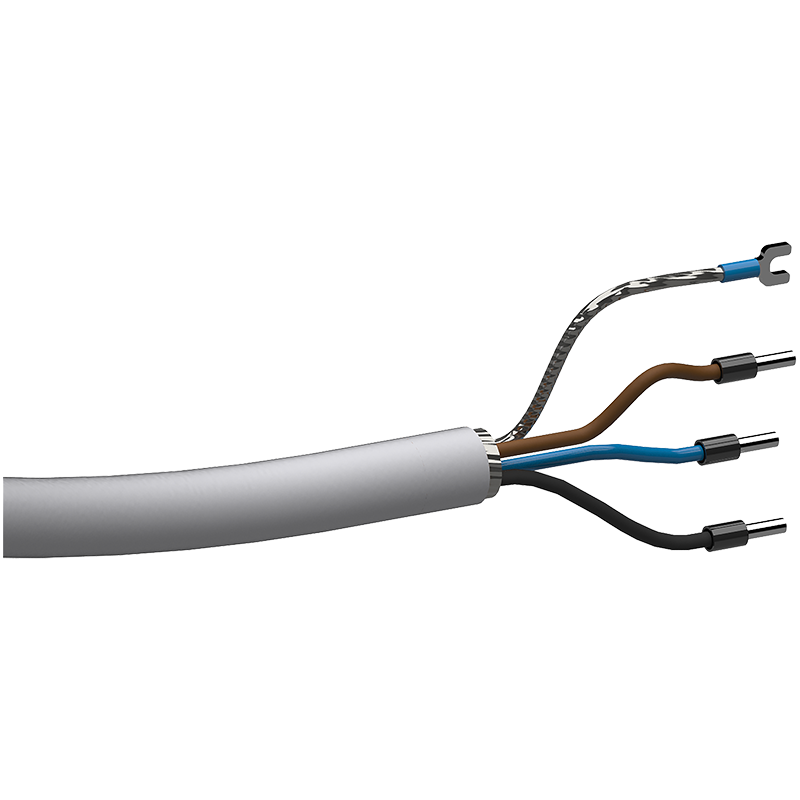

• Standard Elektrod & spolkabel 20m

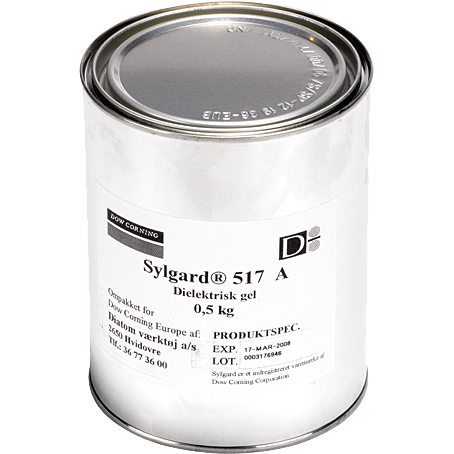

• IP68 Sylgard (för underjords installation)

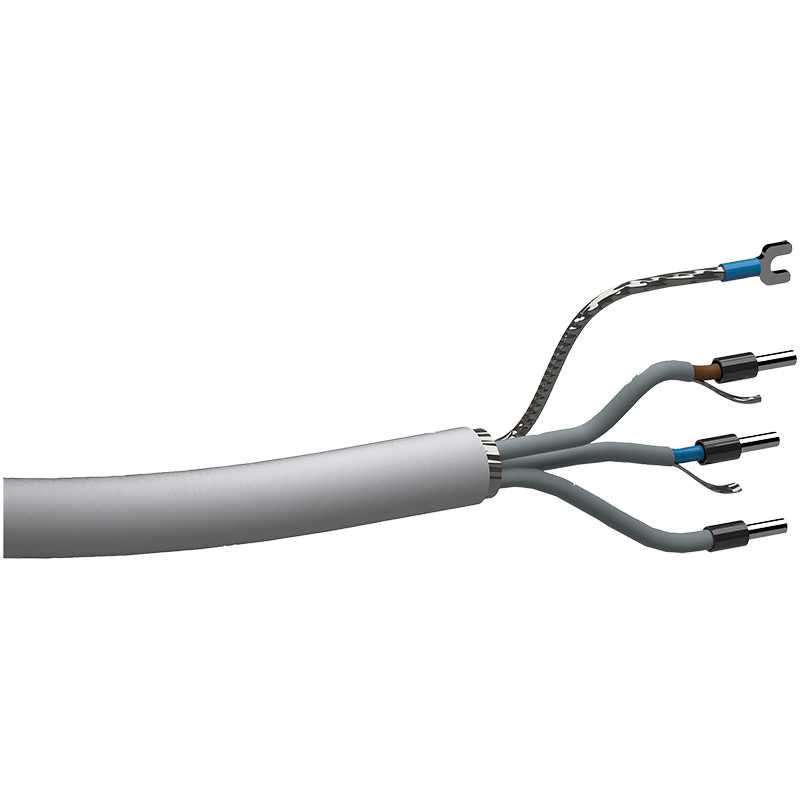

• Special Elektrodkabel 20m
• Kabelkit Standard+Special 5m
• Kabelkit Standard+Special 10m
• Kabelkit Standard+Special 15m
• Kabelkit Standard+Special 20m
• Kabelkit Standard+Special 25m
• Kabelkit Standard+Special 30m
• Modul PROFIBUS PA
• Modul PROFIBUS DP
• Modul MODBUS RTU RS485
• Ansl G1/2" MAG1100 DN2-10 Rostfritt Stål
• Ansl G1/2" MAG1100 DN2-10 Hasteloy
• Ansl G/2" MAG1100 DN2-10 PVDF
• Lock till uttagslåda
• Sensorprom MAG 2kB
• Kontaktplatta

Dokumentlänkar

• Broschyr MAG 5100W PDF - (engelska)

Transmitter MAG 5000/6000
(Elektronikdelen)

MAG 5000 och MAG 6000 är transmittrar konstruerade för hög prestanda

Mätaren är byggd med enkel installation, idrifttagning och underhåll, i åtanke.
Sändarna utvärderar signaler från SITRANS FM-sensorerna MAG 1100, MAG 1100 F,
MAG 3100, MAG 3100 P och MAG 5100 W.

Sändartyper

• MAG 5000
  Maximal mätfel ± 0,4 % ± 1 mm/s (inkl. sensor)
• MAG 6000
  Maximal mätfel ± 0,2 % ± 1 mm/s (inkl. sensor, se även sensorspecifikationer)
  ytterligare funktioner såsom doseringsfunktion, “plug & play” för tilläggsmoduler för busskommunikation samt integrerade batchfunktioner.

Funktioner och Fördelar

• Kostnadseffektiv sändare med hög prestanda
• Sändaren är robust, lämplig för universella applikationer och har hög mätnoggrannhet
• Flera funktionsutgångar för processtyrning
• Display och knappsats finns tillgängliga på flera språk
• SITRANS FM-portfölj – vår integrerade plattform möjliggör flexibel användning av MAG 5000/6000-sändaren för alla produkter (MAG 5100/3100/1100)
• Unik SensorProm-teknologi – lagrar kritiska, sensorspecifika data och överför dem till sändaren. Detta möjliggör enkel och flexibel driftsättning av sensorn
• Plug & Play – möjliggör enkel utbyte och driftsättning av sändaren på plats på bara några minuter
• "Hot swappable" – kan bytas ut under drift
• Flexibel montering – möjliggör både kompakt och separat installation
• Validerad kalibrering säkerställer noggrann flödesmätning. Varje Siemens flödesmätare är kalibrerad i anläggningar som är individuellt ackrediterade enligt ISO/IEC 17025
• Service och diagnostik – utformad för MAG-verifiering på plats med spårbar certifiering. Regelbunden kalibrering av SITRANS FM Verificator säkerställer noggrannhet i fält


Funktioner

• Överlägsen signalfördelning för optimalt turndown-förhållande
• Digital signalbehandling med många möjligheter
• Automatisk läsning av SENSORPROM-data för enkel installation
• Användarkonfigurerbart driftsmeny med lösenordsskydd
• 3 linjer, 20 tecken display på 11 språk
• Flödeshastighet i olika enheter
• Totalisator för framåt-, bakåt- och nettoflöde samt ytterligare information tillgänglig
• Flera funktionella utgångar för processkontroll, minimumkonfiguration med analog, puls/frekvens och reläutgång (status, flödesriktning, gränser)
• Omfattande självdiagnos för felindikering och felsökning (se SITRANS F M-diagnostik)
• Batchkontroll (endast MAG 6000)
• Godkännande för överföring av ägarskap: MI-001 för kallt vatten, PTB K 7.2 och OE12/C 040 för kylt vatten
• MAG 6000 med tilläggsmoduler för HART, FOUNDATION Fieldbus H1, DeviceNet, Modbus RTU/RS 485, PROFIBUS PA och DP

Användningsområden

• Vatten- och avloppshantering
• Kemi- och läkemedelsindustrin
• Livsmedels- och dryckesindustrin
• Energi- och försörjningssektorn

Utförande

• 19" rack-system

• Frontpanelsmontering IP65/NEMA 2

• Panelmontering IP20/NEMA 1

• Väggmontering IP66/NEMA 4X

Flera alternativ finns tillgängliga för 19" versioner, såsom:

• Sändare monterade i säker zon för Ex ATEX-godkända flödessensorer (inkl. barriärer)

• Sändare med elektrod-rengöringsenhet på begäran

Dokumentlänkar

• Broschyr MAG 5000/6000 PDF - (engelska)
